Bodenentwässerungsrinnen-Systeme für den Großküchenbereich
(Ausschreibungstext Bodenrinnen)
Bodenrinne einschl. Rost gefertigt aus CNS 1.4301. Die Bodenrinne bestehend aus einer durchgehenden dichtverschweißten Wanne mit beidseitigem Gefälle von mindestens 1 % in Richtung zu den Abläufen (Sinkkasten), Materialstärke min. 1,5 mm. Die Wanne im oberen Bereich mit einem umlaufenden U-Profil, min. 20 mm breit und zur Verstärkung 20 mm nach unten abgekantet. Alle Sichtflächen geschliffen, Maueranker im Abstand von 400 mm zur besseren Einbindung in den Estrich, sowie Halter für Stellschrauben zur Höhenjustierung.

In der durchgehend angekanteten Rostauflage (Nockenauflage ebenfalls möglich) aufliegend eine Gitterrostabdeckung aus CNS 1.4301, mit einer Maschenweite von 23 x 23 mm und einem Tragstab 30 x 2 mm. Das Gitterrost an der Oberseite mit Auskehlungen, so daß eine rutschfeste Begehbarkeit gewährleistet ist. Max. Länge der Rostelemente 1000 mm. Die Rinne zum Einsetzen in den Sinkkasten mit einem Ablaufstutzen von Ø 200 mm.

Der Ablauf mit Grobschmutzsieb zur Verhinderung gegen das Einschwemmen von groben Feststoffen. Der Sinkkasten kompl. gefertigt aus CNS Mat.-Nr. 1.4301, 2 mm dick, fremdüberwacht durch LGA nach DIN 18200, Ø 220 mm, mit 100 mm breitem Klebeflansch. Zusätzlich, zum Festklemmen der bauseitig verlegten Dichtbahnen, der Sinkkasten mit Klemmflansch 60 x 6 mm und Andruckdichtung.

Mögliche Zusatzausstattung:
Umlaufende CNS-Winkelschiene 35 x 35 x 3 mm mit verschweißten Gehrungen und mit 10 mm Abstand vom Rinnen U-Profil befestigt zum einwandfreien Fliesen-Dehnfugen-Anschluss.

Nach dem Einbau sind die Distanzstücke zwischen Rinne und Fliesenwinkel zu entfernen und die Fuge mit einem geeigneten, dauerelastischen Material zu verschließen.

Bodenabläufe - Bodenrinnen:
Mögliche Zusatzausstattungen der Randausbildung, dem geplanten Bodenaufbau bzw. Bodenbelag angepasst.
randausbildung.pdf (234 KB)

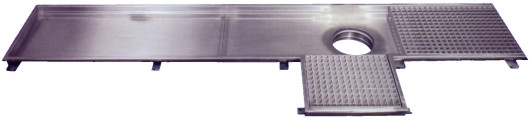

Bodenentwässerungsrinne
mit Ansatzstück z. B. für Bereiche mit Kippbratpfannen oder Kochkesseln.

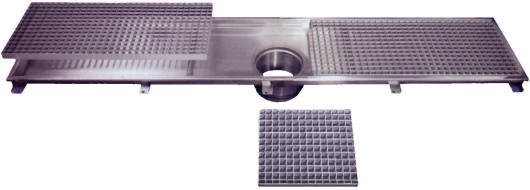

Bodenentwässerungsrinne
in Standardausführung mit Rostabdeckung, geprüft nach BIA, rutschhemmend, Maschenweite 23 x 23 mm, Tragstab 30 x 2 mm, Umfassungszarge 30 x 3 mm.

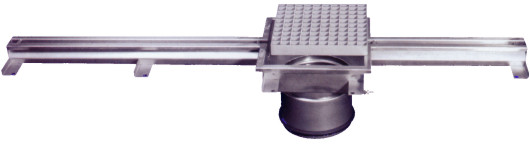

Schlitzrinne
mit Einlaufverbreiterung



Bodenentwässerungsrinne

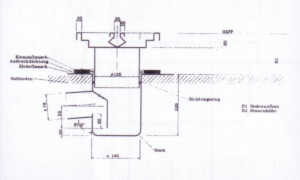

mit Fliesenanschlusswinkel und Dehnungsfuge, Rostabdeckung geprüft nach BIA.

Sinkkasten

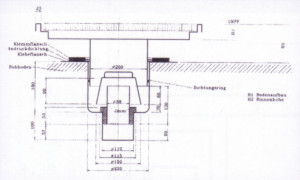

Typ ABS, DN 100, mit Klemmflansch, Andruckdichtung und Schmutzkorb, geprüft nach DIN 19599.

Sinkkasten

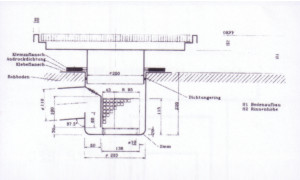

Typ ABU, DN 100, mit Klemmflansch, Andruckdichtung und Glockengeruchsverschluss, geprüft nach DIN 19599.
